7500W太阳能泵水逆变器MPPT功率跟踪-VFD变频启动控制
光伏水泵系统介绍：
光伏水泵系统有别于传统的交流水泵应用系统，光伏水泵系统是利用太阳能电池直接将太阳能转化为电能，然后由光伏水泵逆变器来驱动交流电机带动水泵，从深井、江、河、湖等水源取水，再输送到目的地，以满足我们对水的需求。

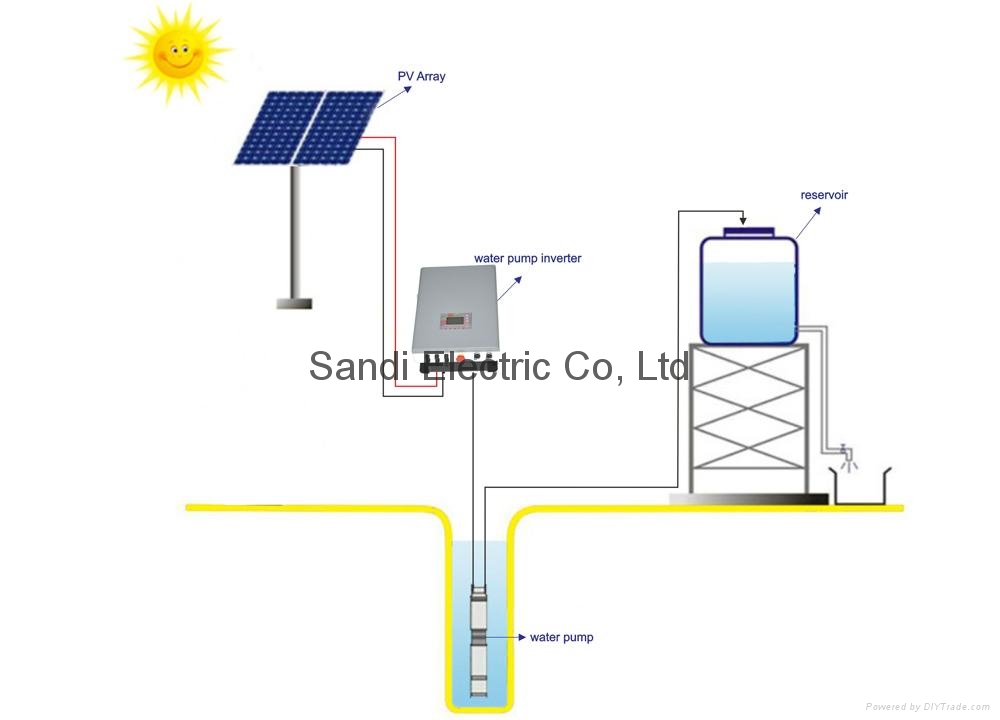

光伏水泵系统主要由四部分组成：光伏阵列、光伏水泵逆变器、三相交流水泵，以及储水装置。
光伏阵列吸收日照辐射能量，将其转化为电能，为整个系统提供动力电源。
光伏水泵逆变器是光伏水泵系统中的重要组成部分，它将光伏阵列输出的直流电转换为交流电并驱动水泵，并根据日照强度的变化实时地调节输出电压和频率，实现 功率点跟踪， 限度地利用太阳能。
光伏水泵系统广泛适用于生活用水、农林浇灌、沙漠治理、草原畜牧、海岛供水、水处理工程等，亦可用于市政工程、城市广场、宾馆饭店以及住宅社区等处的景观喷水系统中。
性能特点：
● 采用动态VI 功率点跟踪（MPPT）控制方法和优化的SVPWM;响应速度快,运行稳定;转换效率达到99.9％.
● 采用日本三菱公司的高效率IPM智能功率模块,可靠性高,使用寿命长.
● 模块化设计, 运行稳定，安全可靠性高，安装维护十分便捷.
● 系统自动运行，无需人工值守，节约大量人力
● 变频驱动（VFD）设计,可根据日照的强度变化实时地调节输出频率控制电机的转速,大大提高了效率，并更好地保护水泵和太阳能电池板的 利用率.
●LCD液晶显示功能, 可查看和设置多种运行参数
● 可以根据实际系统情况自由设定水泵调速范围
● 高防护等级适用于各种应用环境,安装成本低。
● 强大的保护功能, 如欠压、过压、DC过流、过载、短路、防干烧，防溢流和干抽、堵转保护等保护功能.
● 可选配RS485通讯接口，实现远程数据监控.
产品技术指标及选型：
|
型号
|
适配水泵电机
|
光伏输入功率（KWP）
|
直流输入电压（V）
|
推荐MPP电压（V）
|
额定交流
输出电流（A）
|
输出频率（HZ）
|
|
额定功率（KW）
|
额定电压（V）
|
|
SPI-1500W
|
1.5
|
380～440
|
1.85
|
850
|
400～800
|
4
|
0～50 (60)
|
|
SPI-2200W
|
2.2
|
380～440
|
3
|
850
|
400～800
|
5.6
|
0～50 (60)
|
|
SPI-3000W
|
3
|
380～440
|
3.5
|
850
|
400～800
|
7.5
|
0～50 (60)
|
|
SPI-4000W
|
4
|
380～440
|
4.7
|
850
|
400～800
|
9
|
|
|
SPI-5500W
|
5.5
|
380～440
|
7
|
850
|
400～800
|
14
|
0～50 (60)
|
|
SPI-7500W
|
7.5
|
380～440
|
9
|
850
|
400～800
|
18.5
|
0～50 (60)
|
|
SPI-11KW
|
11
|
380～440
|
13
|
850
|
400～800
|
24
|
0～50 (60)
|
|
SPI-15KW
|
13～15
|
380～440
|
18
|
850
|
400～800
|
32
|
0～50 (60)
|
|
SPI-18KW
|
18.5
|
380～440
|
21
|
850
|
400～800
|
40
|
0～50 (60)
|
|
SPI-22KW
|
22
|
380～440
|
25
|
850
|
400～800
|
46
|
0～50 (60)
|
|
SPI-30KW
|
26～30
|
380～440
|
35
|
850
|
400～800
|
65
|
0～50 (60)
|
|
SPI-37KW
|
37
|
380～440
|
45
|
850
|
400～800
|
80
|
0～50 (60)
|
|
SPI-45KW
|
40～45
|
380～440
|
53
|
850
|
400～800
|
95
|
0～50 (60)
|
|
SPI-55KW
|
55
|
380～440
|
65
|
850
|
400～800
|
116
|
0～50 (60)
|
|
SPI-75KW
|
75
|
380～440
|
88
|
850
|
400～800
|
155
|
0～50 (60)
|
|
SPI-90KW
|
90
|
380～440
|
113
|
850
|
400～800
|
185
|
0～50 (60)
|
|
SPI-110KW
|
110
|
380～440
|
130
|
850
|
400～800
|
226
|
0～50 (60)
|
|
SPI-132KW
|
132KW
|
380～440
|
156
|
850
|
400～800
|
251
|
0～50 (60)
|
*光伏阵列、电机负载、逆变器的选型要合理，否则可能会损坏设备。
