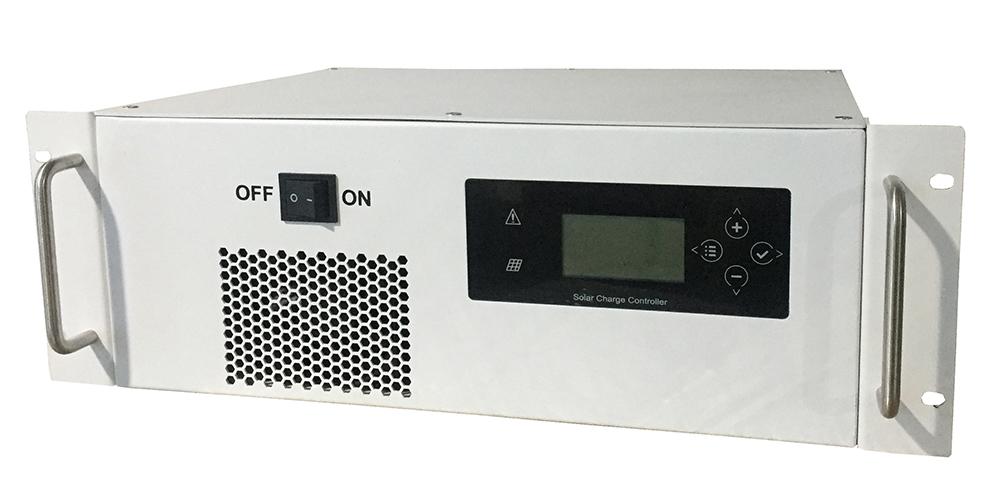

48KW太阳能充电控制器光伏充电器480V 100A
三迪系列太阳能充电控制器是一个智能型光伏控制器专为离网光伏发电系统而设计的。LCD液晶显示屏,操作方便等良好的运行性能,并且还能自动地控制太阳能电池的断开和连接根据电池电压的变化。该控制器使得充分利用太阳能电池的资源,并保持电池安全可靠。
为了满足不同光伏离网发电站的需求,我公司拥有多种规格光伏控制器的研发和生产能力。根据蓄电池组电压等级的不同, 可提供 30A30A~300A 额定电流的控制器, 按不同的 蓄电池组电 压等级,可 以分为 48V 、 96V 、 120V 、 192V 、220V 、 240 V 、 360V 、 384V 、 480V 、 492V,540V,600V 等 系列电压以满足不同太阳能电站的设计需要。
性能特点:
◆ 采用三阶梯式逐级限流充电方法,依据蓄电池组端电压的变化趋势自动控制多路太阳能电池组方阵的依次接通或切断。
◆ 采用多阵列的多路充电控制控制回路,每路均配有断路器开关,相互独立,操作方便,使用安全可靠。
◆ 具有蓄电池过充、电子短路、防反接保护、防止在夜间蓄电池向太阳能电池板反充放电等全自动保护功能。
◆ 大屏LCD显示。太阳能电池板、蓄电池、控制器工作状态一目了然(太阳能电池板电压、电流、功率显示,蓄电池电压、充电电流、充电功率显示)。
◆ 功率开关驱动电路和采样电路电气完全隔离,控制信号采用光耦隔离传输,使之具备极高的抗干扰能力和稳定性。
◆ 控制器内部设有防雷器。把窜入太阳能电池板的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护设备不受雷电冲击而损坏。
◆ 所有控制全部采用工业级芯片,能在寒冷、高温、潮湿环境正常运行。
◆ 温度补偿功能。可根据各种类型蓄电池受温度影响的不同进行温度补偿
型号
|
SDC480V-100A
|
SDC480V-150A
|
SDC480V-200A
|
SDC480V-250A
|
|
配用蓄电池组电压
|
480V
|
480V
|
480V
|
480V
|
|
太阳能电池板额定电流
|
100A
|
50A
|
60A
|
80A
|
|
太阳能电池板开路电压
|
880V
|
880V
|
880V
|
880V
|
|
太阳能电池板 功率
|
48KW
|
72KW
|
96KW
|
120KW
|
|
太阳能电池板输入路数
|
2
|
3
|
4
|
5
|
|
功能
|
自动停止充电,自动恢复充电,极性反接保护,短路保护,过流保护,过热保护
|
|
显示
|
液晶显示
|
|
显示内容
|
太阳能板电压、太阳能板电流、太阳能板功率、蓄电池电压、充电电流
|
|
浮充电压(可调)
|
552V
|
552V
|
552V
|
552V
|
|
停止充电电压
|
580V±2
|
580V±2
|
580V±2
|
580V±2
|
|
恢复充电电压
|
540V±2
|
540V±2
|
540V±2
|
540V±2
|
|
太阳能板与蓄电池之间的压降
|
1.5V
|
|
自耗电
|
100mA-150mA
|
|
工作温度
|
-30-60°C
|
|
相对湿度
|
<90% 不结露
|
|
海拔高度
|
<3000m
|
|
噪音(1m)
|
<40dB
|
|
防护等级
|
IP20(室内)
|
|
制冷方式
|
强制风冷
|
|
产品尺寸 (mm)
|
585*585*980mm
|
690*590*1300mm
|
|
重量 (Kg)
|
65Kg
|
120Kg
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
